SX proFRAME - 모듈형 차량용 카메라 영상·데이터 수집 플랫폼

SX proFRAME 시스템은 안전이 핵심인 자동차·자율주행 분야 HiL(Hardware-in-the-Loop) 환경을 다년간 구축해 온 경험을 바탕으로 설계된 카메라 보드 솔루션입니다. 강력한 FPGA 코어를 기반으로 한 모듈형 아키텍처를 통해 다양한 HiL 요구 사항에 정교하게 대응할 수 있으며, 자율주행 기능 개발과 검증을 위한 시제품·시스템을 빠르게 구성하는 데 최적화되어 있습니다.

SX proFRAME 기본 보드에는 최대 네 개의 카메라 어댑터를 장착할 수 있고, 각 어댑터는 카메라 또는 ECU(임베디드 제어기)를 위한 최대 두 개의 인터페이스를 제공합니다. 폭넓은 카메라 어댑터 라인업을 통해 대부분의 자동차용 카메라 타입을 직접 연결할 수 있어, 센서 구성 변경이나 플랫폼 확장 시에도 유연하게 대응할 수 있습니다. 이외에도 GigE Vision, Camera Link, HD-SDI, CAN 등 다양한 인터페이스용 어댑터를 요청에 따라 추가로 제공할 수 있습니다.

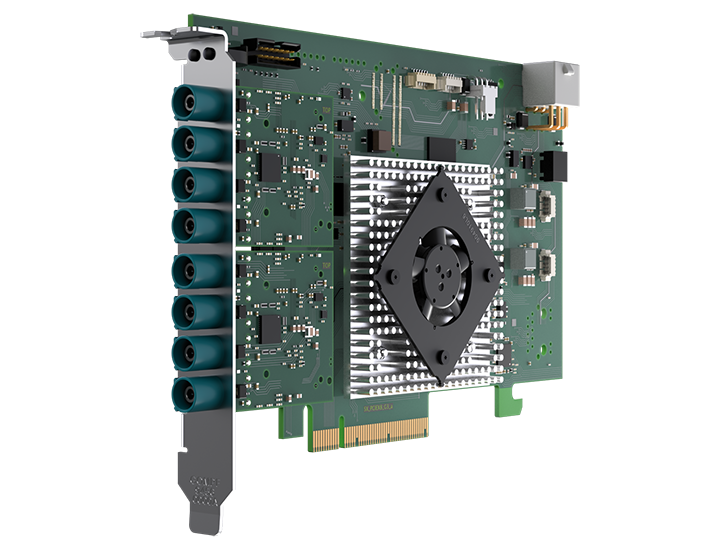

proFRAME Base Board 3.0 PCIe

CompactPCI® Serial 버전에서 제공되던 모든 고급 기능을 유지하면서, 일반 PC 시스템에 장착 가능한 PCI Express® 보드 형태로 구현한 제품입니다. 그리고 신형 camAD3 카메라 어댑터 라인업과 완벽하게 호환됩니다.

+ 2× camAD3 camera adapter 인터페이스, 각 인터페이스당 최대 40Gbit/s급 영상 데이터 처리
· 4× CSI-2® 인터페이스, 각 4레인 구성, 레인당 최대 2.5Gbit/s (총 40Gbit/s)
· 또는 23× LVDS 데이터 레인, 레인당 최대 1.6Gbit/s (총 36.8Gbit/s)
· serializer / deserializer 칩 제어용 4× I²C 인터페이스 (1MBaud)
· 내부 디바이스용 1× I²C 인터페이스 (예: EEPROM, 인터페이스 FPGA, PoC 설정용 가변 저항 등)
· serializer / deserializer 칩 제어용 1× SPI 인터페이스
· Power over Coax (PoC)용 5~24V 전원 공급
· FSYNC 트리거, 인터럽트, 기준 클록 및 기타 GPIO 신호 지원

+ PCIe® x8 Gen3 인터페이스 (64Gbit/s)
+ AMD Zynq™ UltraScale+™ ZU4CG MPSoC (FBVB900)
+ Processing Subsystem: 듀얼 코어 Arm® Cortex™-A53 MPCore™, 최대 1.3GHz
+ PS(Processing System)용 2GB DDR4 메모리, 최대 150Gbit/s 메모리 대역폭
+ PCI Express® 폼팩터, 보드 크기: 175.26mm × 106.68mm (full height, half length)
+ 동작 온도 범위: -20 ~ +85°C
